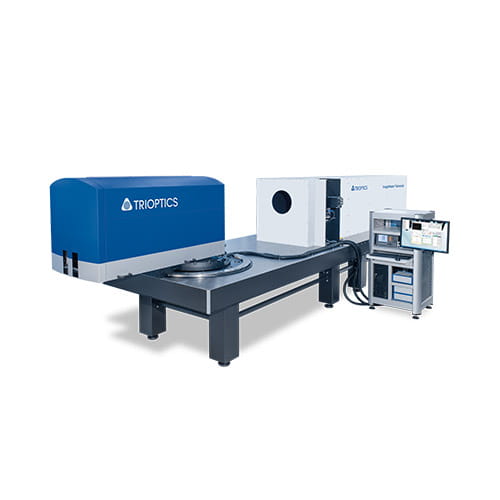

ImageMaster® Universal
极大光谱范围内的水平 MTF 测量
ImageMaster® Universal 将创新的设计、高品质和耐用的组件与用户友好的软件结合在一起。其水平结构便于测试大型镜头。
- 可准确测量几乎任何现有的镜头系统：无限、有限、无焦
- 适用于高性能摄影成像镜头和高分辨率望远镜
- MTF 测量的光谱范围：从紫外光、可见光到红外光（NIR/SWIR/MWIR/LWIR）
- 轴上和轴外 MTF 测量
- 模块化和可升级的设计
- 几分钟内即可更换模块（例如从可见光转换为红外光）
- MTF 值可溯源至国际标准
- 准直仪盖可防止环境光和气流的影响
产品技术规格
| 系统配置 | 无限-有限共轭系统、有限-有限共轭系统、无焦系统 |
| 光谱范围 | UV(250...450nm)、VIS(450...700nm)、NIR(700...1000nm)、SWIR(1000...2500nm)、MWIR(3...5μm)、LWIR(7...13μm) |
| 样品焦距范围 | 5...2000mm(可扩展） |
| 最大通光口径 | 450mm(可扩展） |
| 最大离轴角度 | ±120°(可扩展至±180°) |
| EFL测量精度 | ±0.3% |
| MTF测量精度 | ±0.02MTF(轴上)、±0.03MTF(轴外) |
| MTF测量重复性 | ±0.01MTF |
| 最大空间频率① | UV(100lp/mm)、VIS～NIR(500lp/mm)、SWIR(120lp/mm)、MWIR(80lp/mm)、LWIR(60lp/mm) |
| 样品承载重量 | 20kg |
| 测量方位角 | 360° |
*可根据客户需求定制其他产品
①最大空间频率可能随被测样品和光管的焦距比而变化
